在熔点超过2000℃的氧化物中，氧化铝陶瓷是应用最广、用途最宽、产量最大的陶瓷材料。主要应用在：航空航天、汽车、消费品加工、半导体（广泛用于多层布线陶瓷基片、电子封装及高密度封装基片）、刀具、球阀、磨轮、陶瓷钉、轴承、人工骨、人工关节、人工牙齿等领域。

氧化铝化学式Al2O3，是一种高硬度的化合物，熔点为2054℃，沸点为2980℃。普通型氧化铝陶瓷按Al2O3含量不同可分为99瓷、95瓷、90瓷、85瓷等。工业氧化铝是由铝矾土（Al2O3·3H2O）和硬水铝石制备的，对于纯度要求高的Al2O3，一般用化学方法和高温烧结。

Al2O3有许多异同质异晶体，目前已知的有10多种，主要有3种晶型，即α-Al2O3、β-Al2O3、γ-Al2O3。其中结构不同性质也不同，在1300℃以上的高温时几乎完全转化为α-Al2O3。

由于氧化铝陶瓷硬度高、材料比较脆，容易产生崩缺。在使用金刚石砂轮刀片切割过程中应注意以下几点：

1. 胶膜选择：选用胶层薄，粘合力强的膜固定；

2. 冷却水：切割过程会产生高温，注意调整冷却水流量和角度

3. 刀片修刀：新刀上机和切割过程中需要及时修刀，确保刀片的锋利性，避免刀片切削力不足导致产品崩缺；

4. 切割速度：切割速度设定一般为5-8mm/s，进给过快容易产生崩缺。

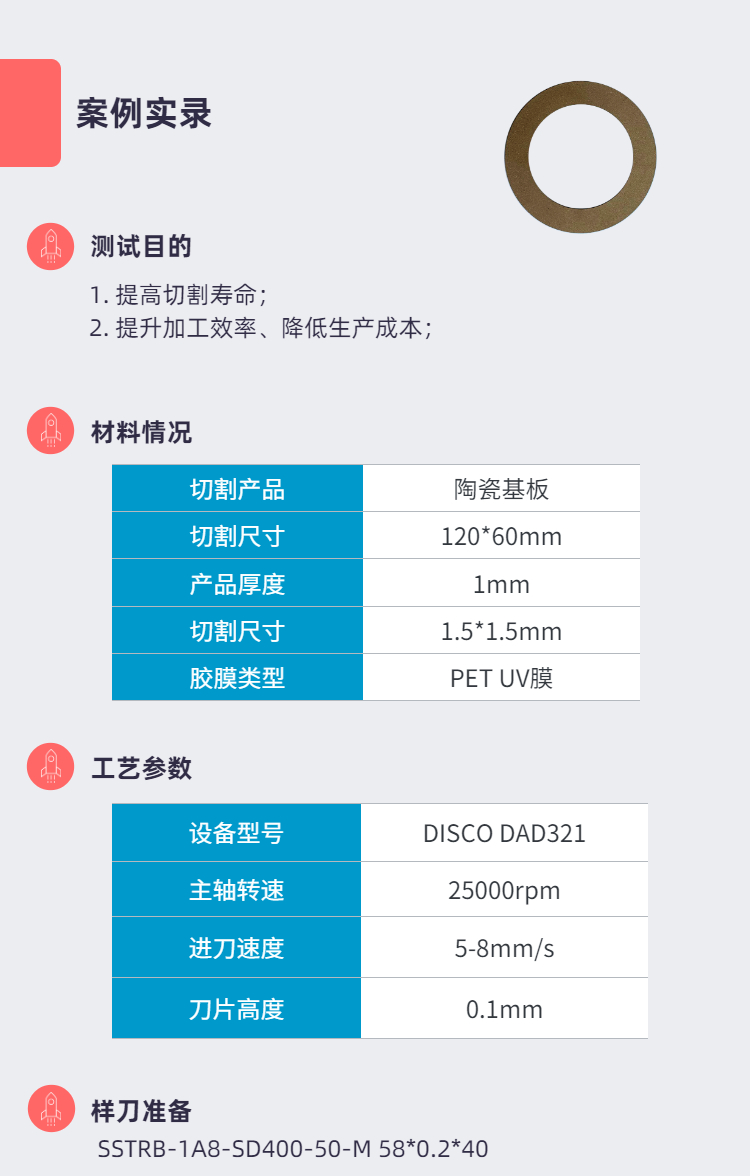

氧化铝陶瓷基板切割可根据不同要求选用电镀软刀、金属软刀、树脂软刀，下面是金属软刀实测案例。
